Назначение и состав аппаратуры ИКМ-30

Назначение

Аппаратура ИКМ-30 предназначена для получения пучков соединительных линий между ГАТС, ГАТС и АМТС путем уплотнения 30-ю телефонными каналами пар низкочастотных кабелей типа Т и ТПП при одно и 2-кабельном вариантах работы.

Основные электрические характеристики ИКМ-30

Число каналов ТЧ	30
Частота дискретизации, кГц	8
Число каналов для передачи дискретной информации	до 9
Число каналов вещания ( вместо четырех каналов ТЧ )	1
Число каналов СУВ на один телефонный канал	2
Среднее время восстановления циклового синхронизма, мс	2
Среднее время восстановления сверхциклового синхронизма, мс	2
Закон компандирования	квазилогарифмический А=87,6/13
Тип кода	симметричный двоичный
Тактовая частота линейного сигнала, КГц	2048
Тип кода в линейном сигнале	ЧПИ
Скважность импульсов в линейном сигнале	2
Число НРП в секции обслуживания	10

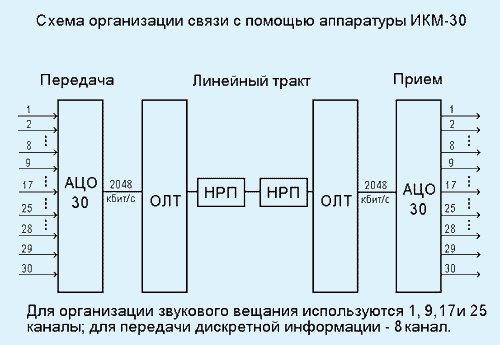

Аппаратура может также использоваться в качестве каналообразующей для цифровых систем передачи более высоких порядков (ИКМ-120, ИКМ-480, ИКМ-1920 и др.)

В аппаратуре ИКМ-30 предусмотрена возможность передачи дискретной информации ( путем ввода ее непосредственно в групповой тракт ) по одному цифровому каналу с пропускной способностью 8 Кбит/с и еще по восьми таким же каналам, организованным вместо одного канала ТЧ. Состав аппаратуры:

В состав комплекса аппаратуры ИКМ-30 входят:

• Аналого-цифровое оборудование (АЦО);
• Оконечное оборудование линейного тракта (ОЛТ);
• Необслуживаемый регенерационный пункт (НРП);
• Комплект контрольно-эксплуатационных устройств (пульты контроля согласующих устройств (ПКСУ), дистанционного контроля регенераторов (ПДКР), служебной связи (ПСС); измерители затухания кабельных линий (ИЗКЛ) и шумов квантования (ИШК); прибор контроля достоверности универсальный (ПДКУ)).

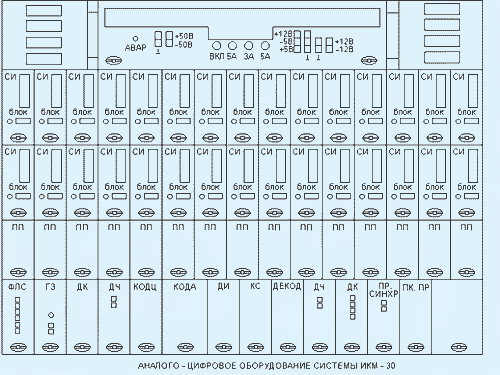

ПП - Приемопередатчик
ФЛС - Формирователь линейного сигнала
КОД Ц - Кодер, цифровая часть
КОД А - Кодер, аналоговая часть
ДЕКОД - Декодер
СИ - Согласующее устройство исходящее универсальное
СВ - Согласующее устройство входящее для местного шнура
СВ - Согласующее устройство входящее для междугородного шнура
ПКпер - Преобразователь кода передачи
Пр.Синхр - Приемник синхросигнала
ДИ - Дискретная информация
ДК - Делитель канальный
КС - Блок контроля и сигнализации
ИК - Блок измерений и контроля
ГЗ - Генератор задающий
ДЧ - Делитель частоты

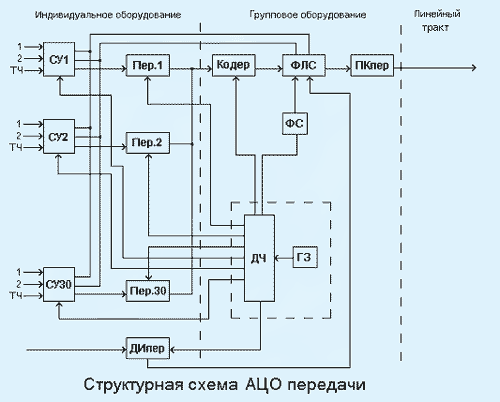

Аналого-цифровое оборудование

Аналого-цифровое оборудование предназначено для аналого-цифрового и цифро-аналогового преобразования 30 телефонных сигналов, формирования и распределения группового цифрового потока со скоростью 2048 кбит/с, ввода и вывода дискретной информации и сопряжения с помощью согласующих устройств (СУ) аппаратуры ИКМ-30 с аппаратурой АТС.

Конструктивно АЦО выполнено в виде съемных комплектов, размещаемых на стандартной стойке САЦО (до четырех комплектов на стойку).

Оконечное оборудование линейного тракта.

Оконечное оборудование линейного тракта предназначено для дистанционного питания (ДП) и телеконтроля (ТК) необслуживаемых регенерационных пунктов, организации служебной связи (СС), формирования и приема линейного сигнала.

Конструктивно ОЛТ выполнено в виде комплектов, размещаемых на стандартной стойке СОЛТ ( до тридцати комплектов на стойку ), каждый из которых обслуживает три цифровых линейных тракта. Комбинированная стойка СОО:

На АТС небольшой емкости вместо стоек САЦО и СОЛТ применяется комбинированная стойка оконечного оборудования СОО, на которой может быть размещено до трех комплектов АЦО и один комплект ОЛТ, что позволяет организовать 3х30=90 каналов ТЧ
